Ötrétegű idomok

Termék leírása

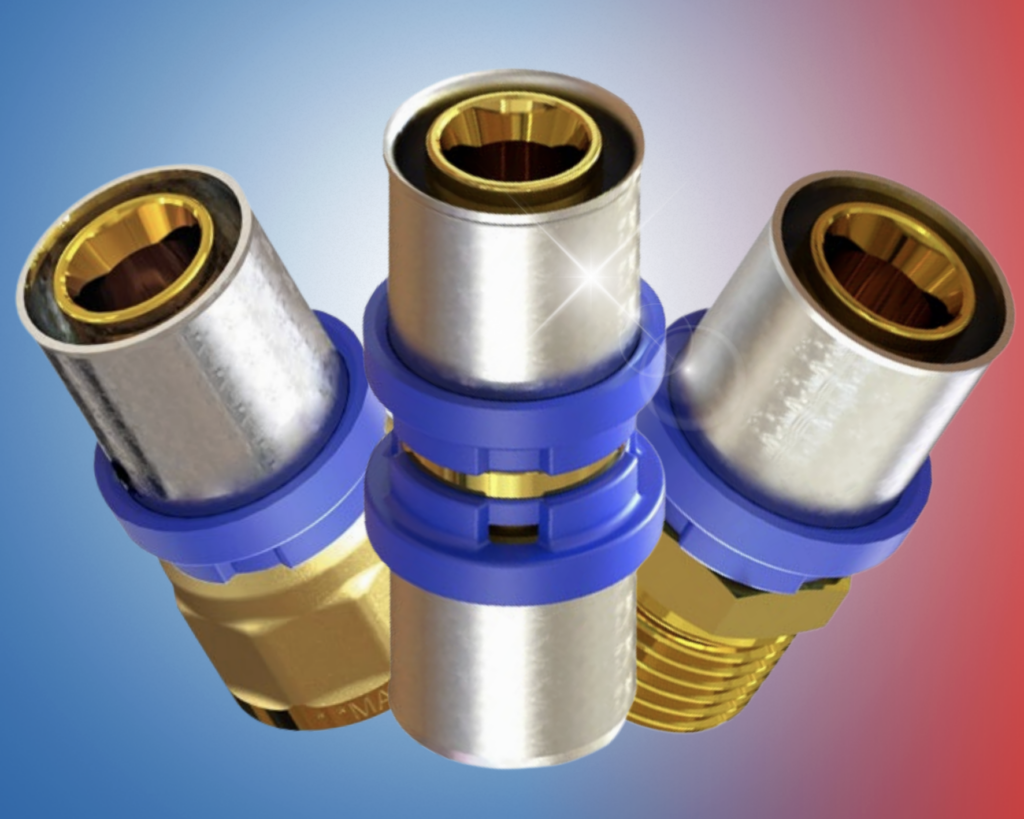

DUNATERM MULTIPRESS: A tökéletes megoldás profi munkához.

Ezek a szerelvények nem oldható kötések készítésére szolgálnak, így a jelenlegi szabványoknak megfelelően falba vájt (hornyos)beépítésre is használhatók. CW617N típusú, HMV ellátásra is alkalmas, ellenálló sárgarézből készült idomok. Ezen ötvözet tulajdonsága, hogy meggátolja a benne lévő cink kiválását, ezáltal hosszú távon biztosított a jobb szerkezeti illeszkedés, miközben megakadályozza az ötvözőfémek szállított közegbe történő kioldódását.

  • Univerzális biztonsági préskontúr.
  • Dupla tömítés és csúszásgátló profil: a tökéletes tömítés garantálása érdekében.
  • Rozsdamentes acél préshüvely a magas korrózióállóság érdekében.
  • Műanyag gyűrű 4 betekintő ablakkal: lehetővé teszi a cső helyes behelyezésének ellenőrzését.
  • Univerzális préspofa használati lehetőség: (TH, U, H, B, RF).

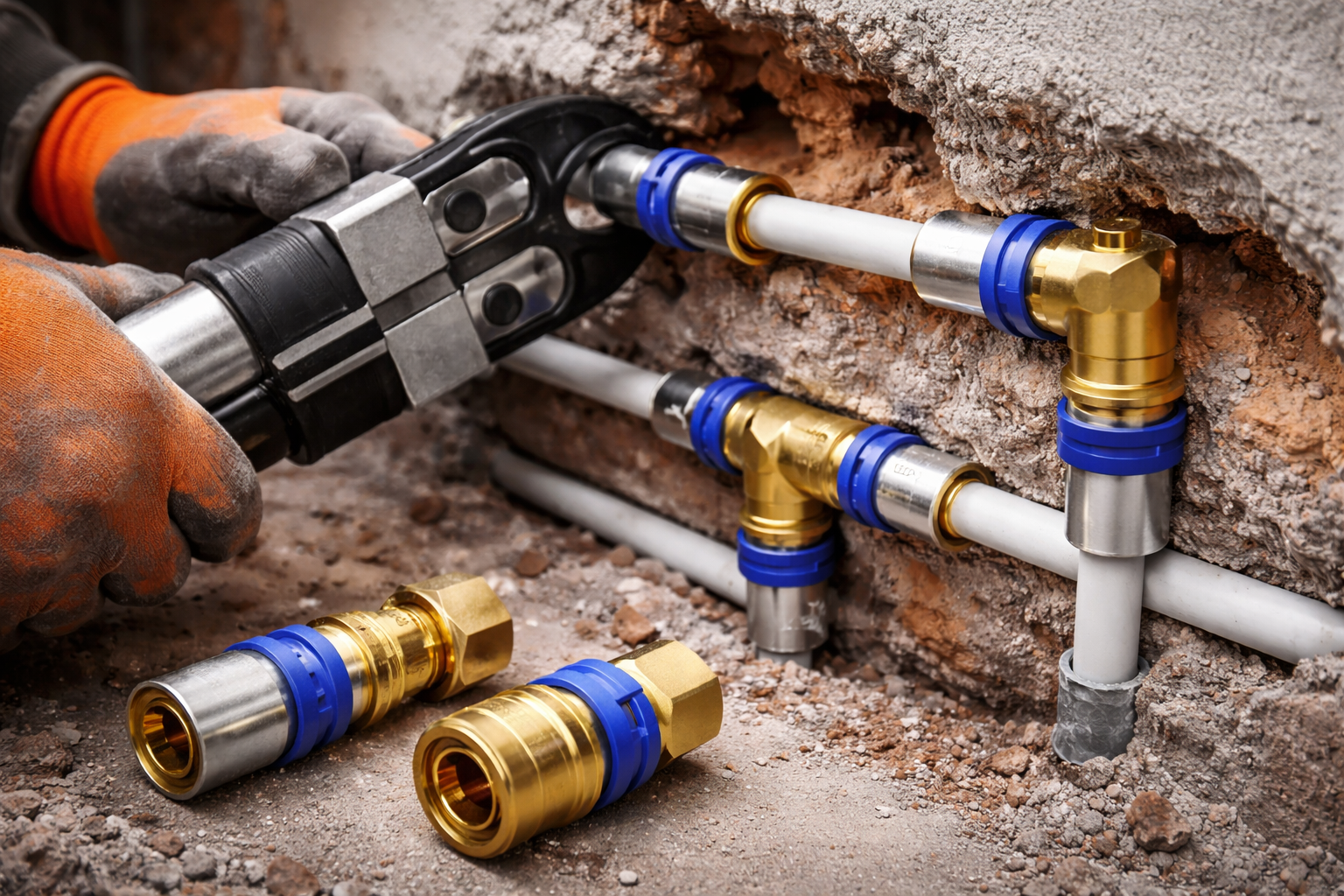

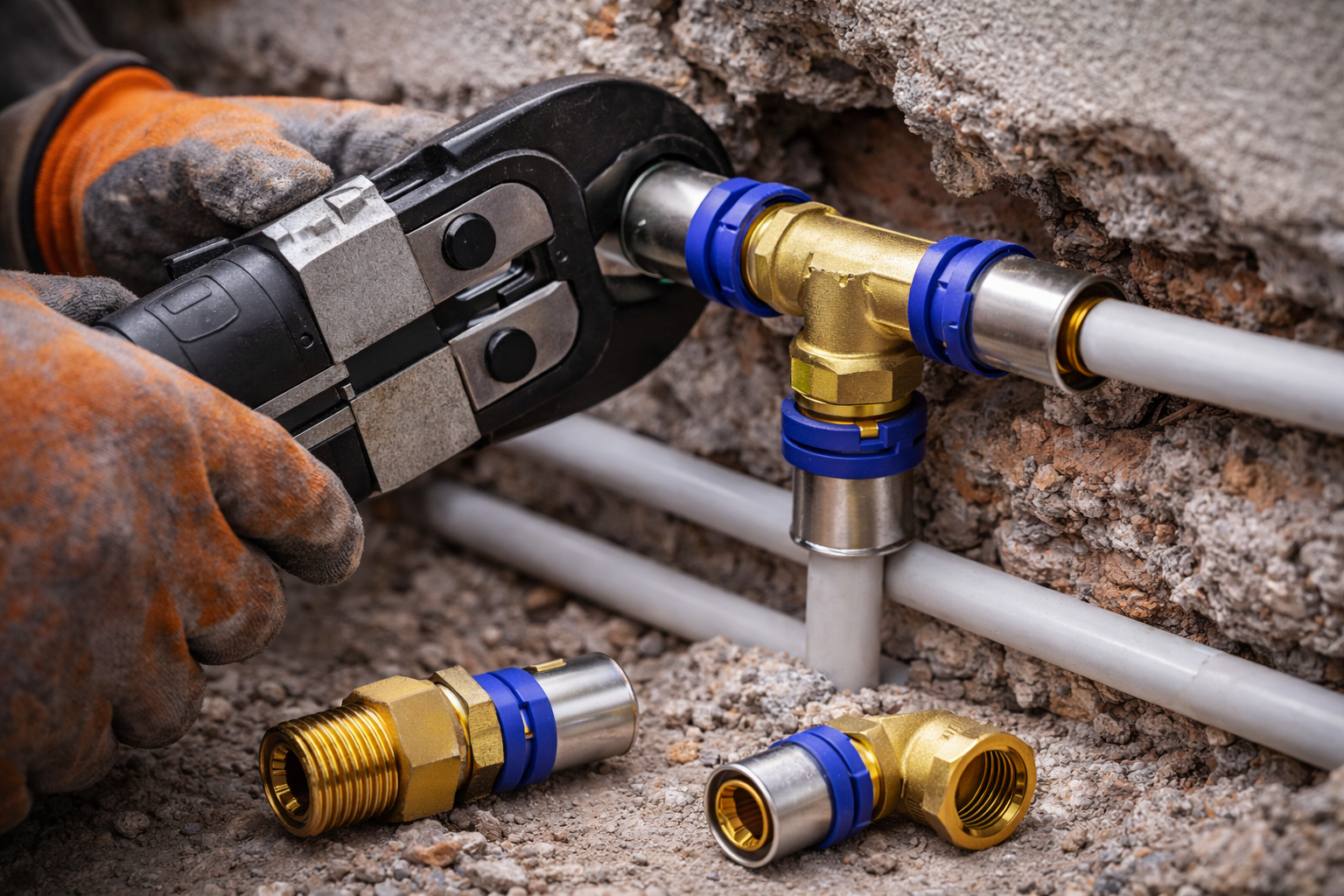

  • Falba építhető.
  • Széles választék áll rendelkezésre, minden telepítési igényhez.
  • Csatlakozási átmérők 16-32 mm.

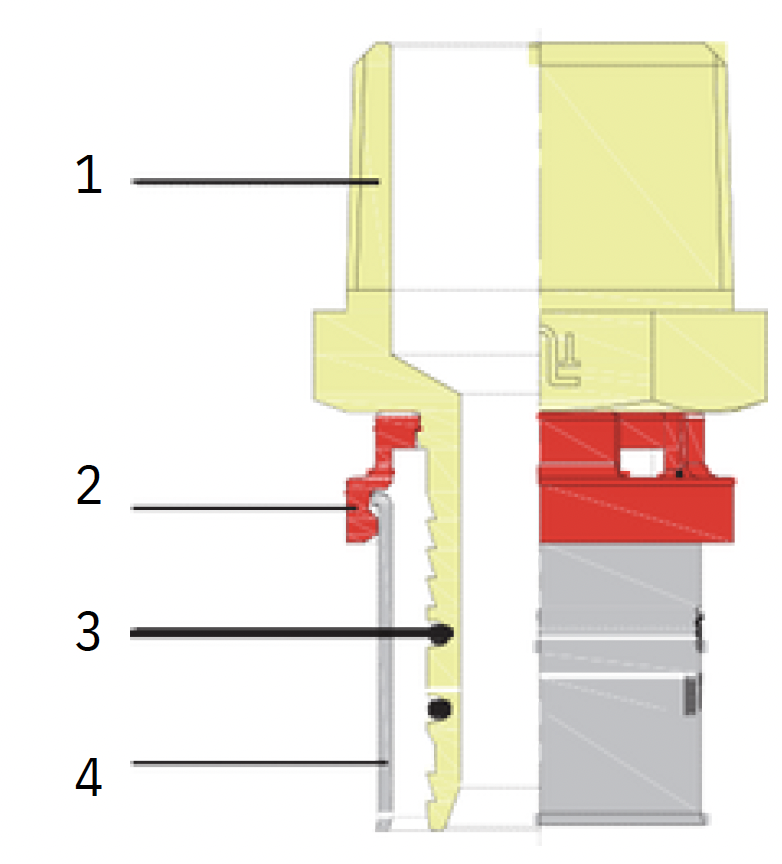

Műszaki adatok – Szerkezeti ábrával

  • (1) Idomtest: CWN617N sárgaréz
  • (2) Ellenőrző-, szigetelő-, és izoláló gyűrű: PA
  • (3) O-gyűrű tömítés: EPDM
  • (4) Préselhető fémgyűrű: AISI 304 rozsdamentes acél
  • Menetek:
    • BM ISO 7/1 (EN 10226)
    • RP KM ISO 7/1 (EN 10226) R

Műszaki adatok

  • Maximális üzemi hőmérséklet: +95°C
  • Minimális üzemi hőmérséklet: -20°C (feltéve hogy a folyadék folyékony fázisban marad)
  • Maximális üzemi nyomás: 10 bar (megfelelő AL-PEX többrétegű cső esetén)
  • Folyadék kompatibilitás: Ivóvíz-, víz, és glikololdatok (a glikol maximális aránya 30%), nem korrozív folyadékok*

Képgaléria

Termékismertető

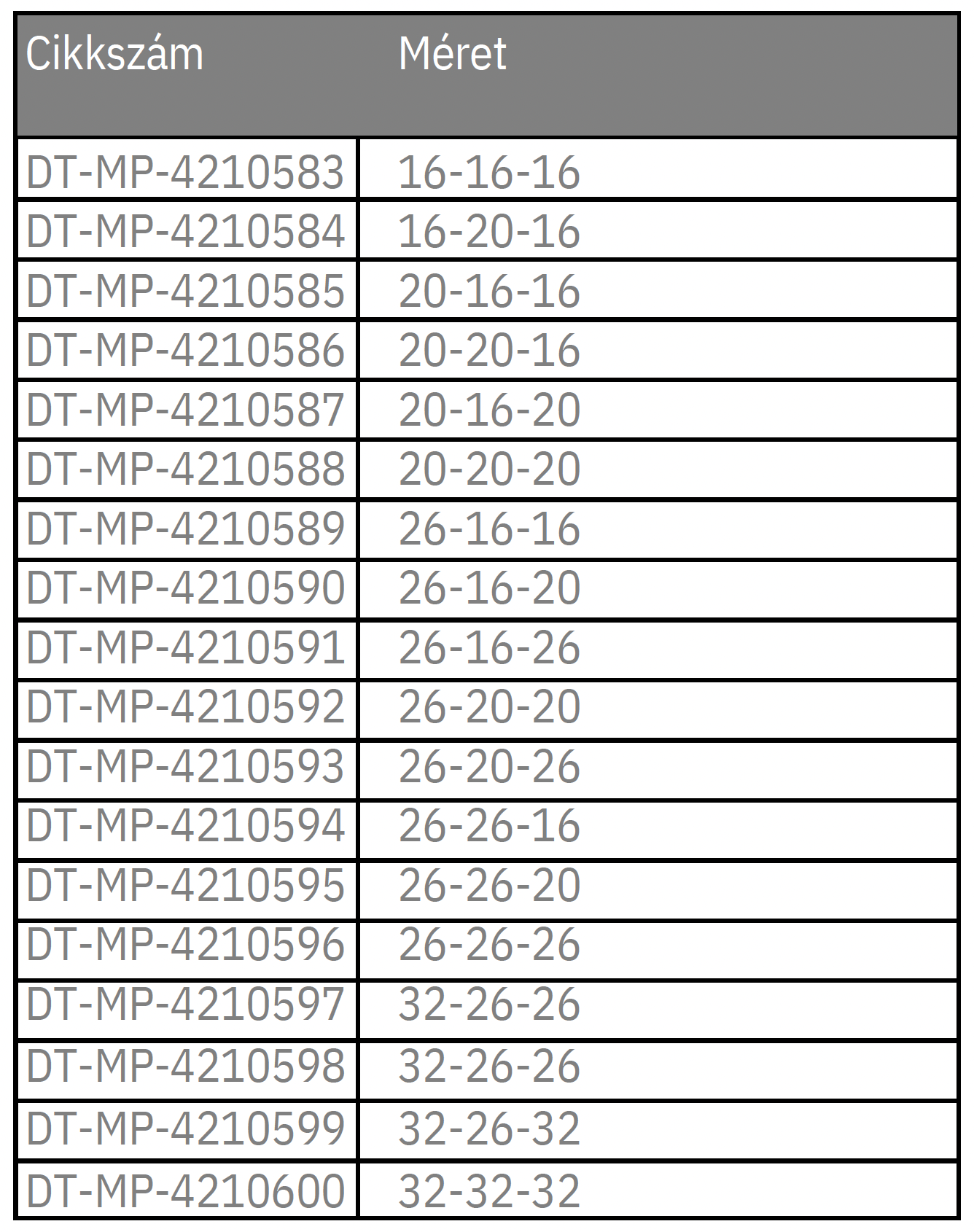

Ötrétegű presss T-idom

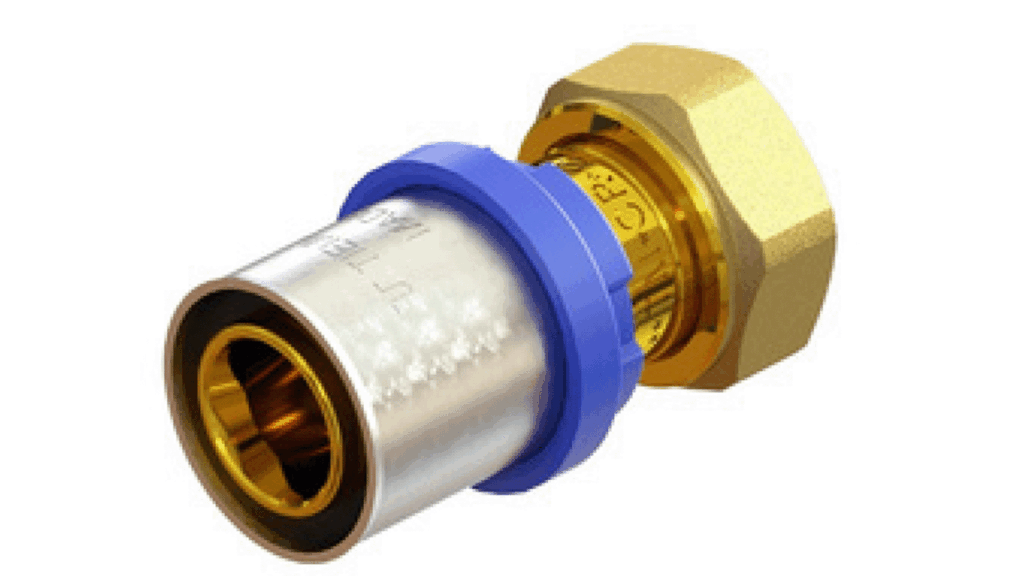

Ötrétegű press félhollanderes egyenes idom

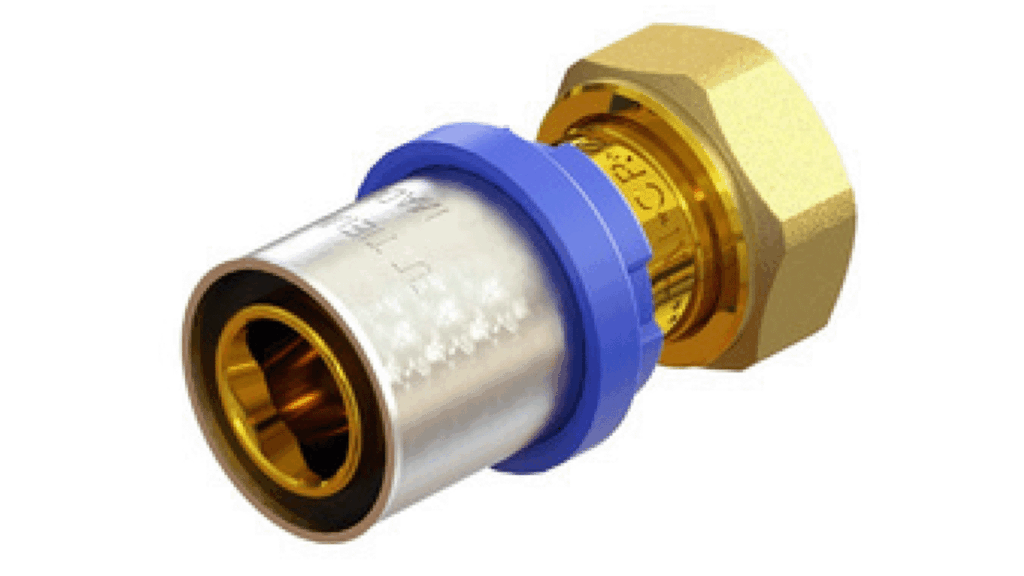

Ötrétegű press félhollanderes eurókonusz egyenes idom

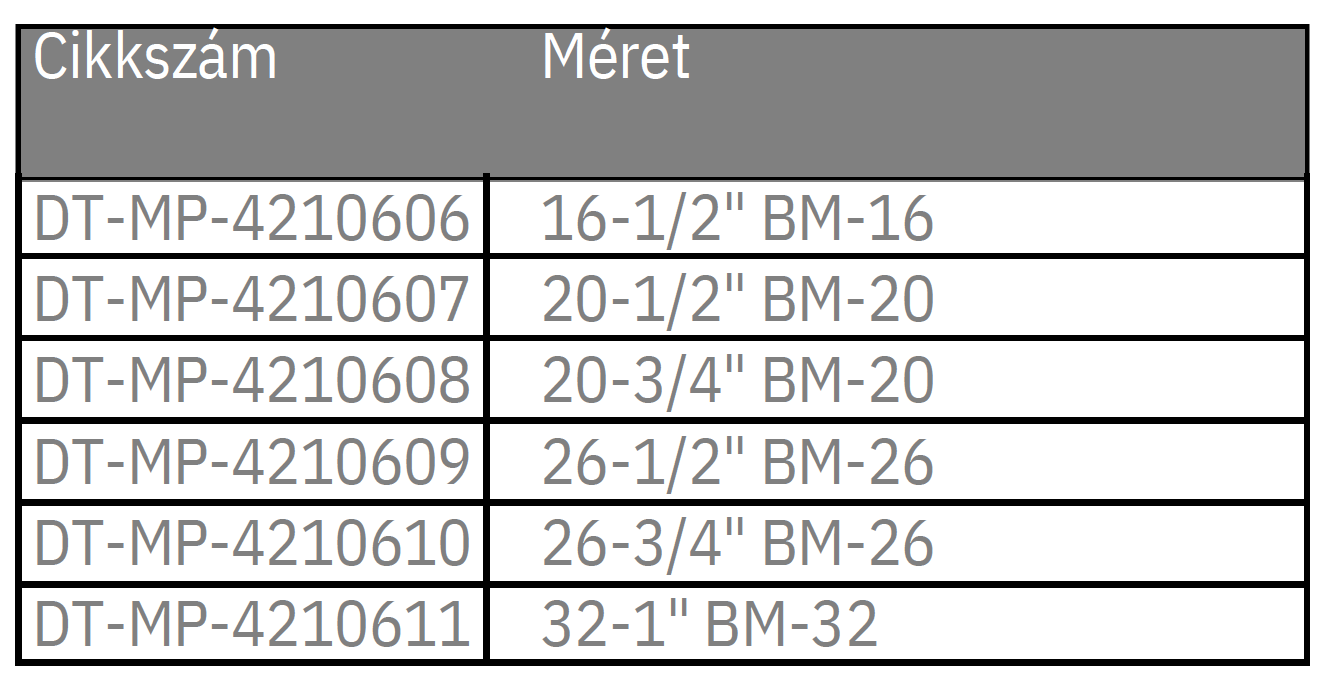

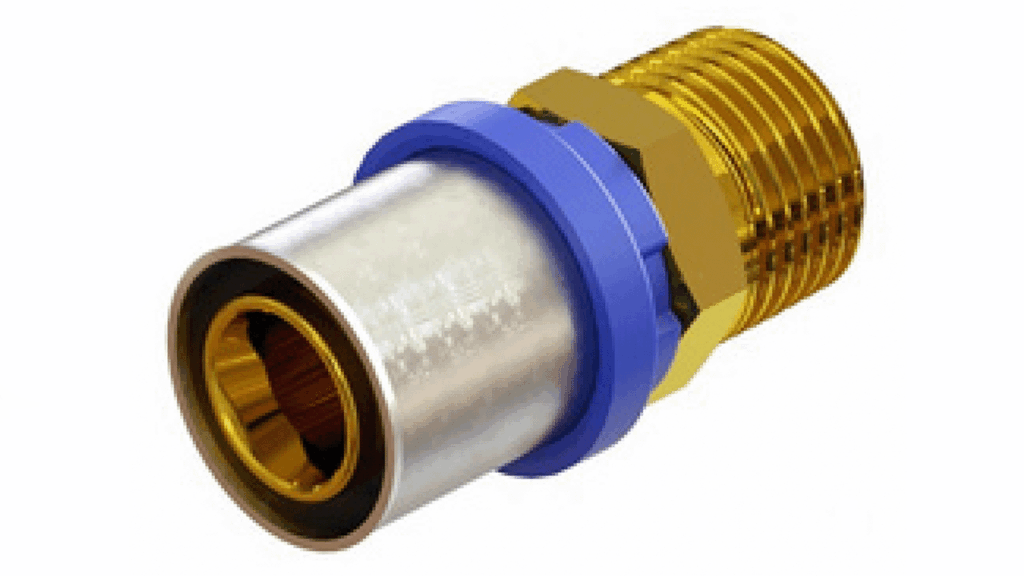

Ötrétegű press egyenes idom, külső menettel

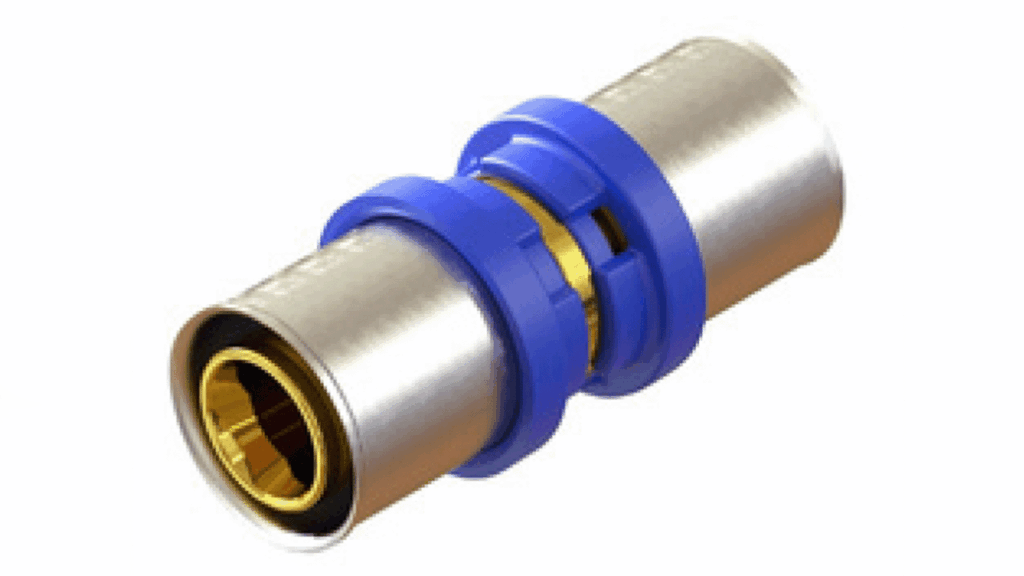

Ötrétegű press egyenes idom, két oldalon préselhető

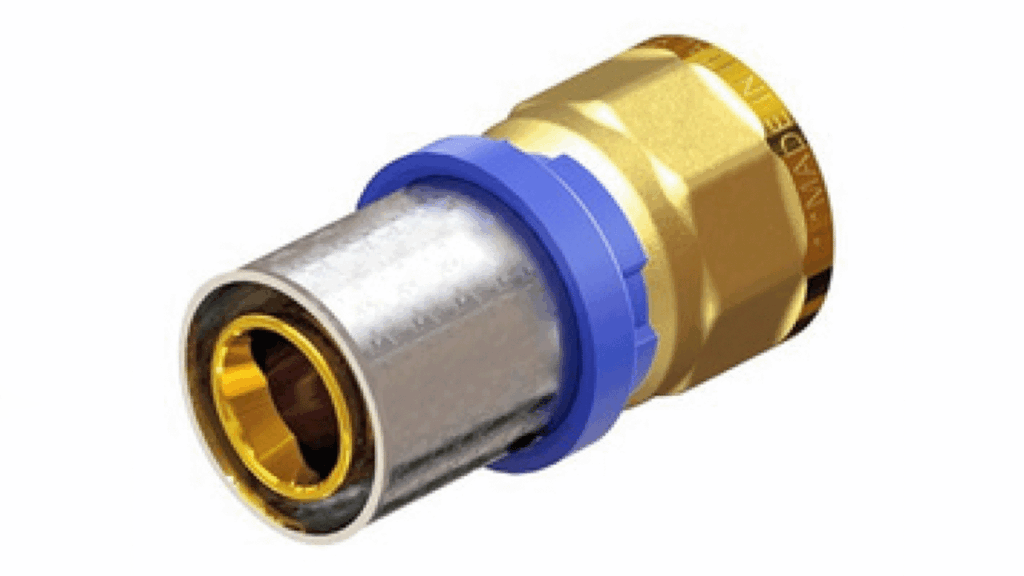

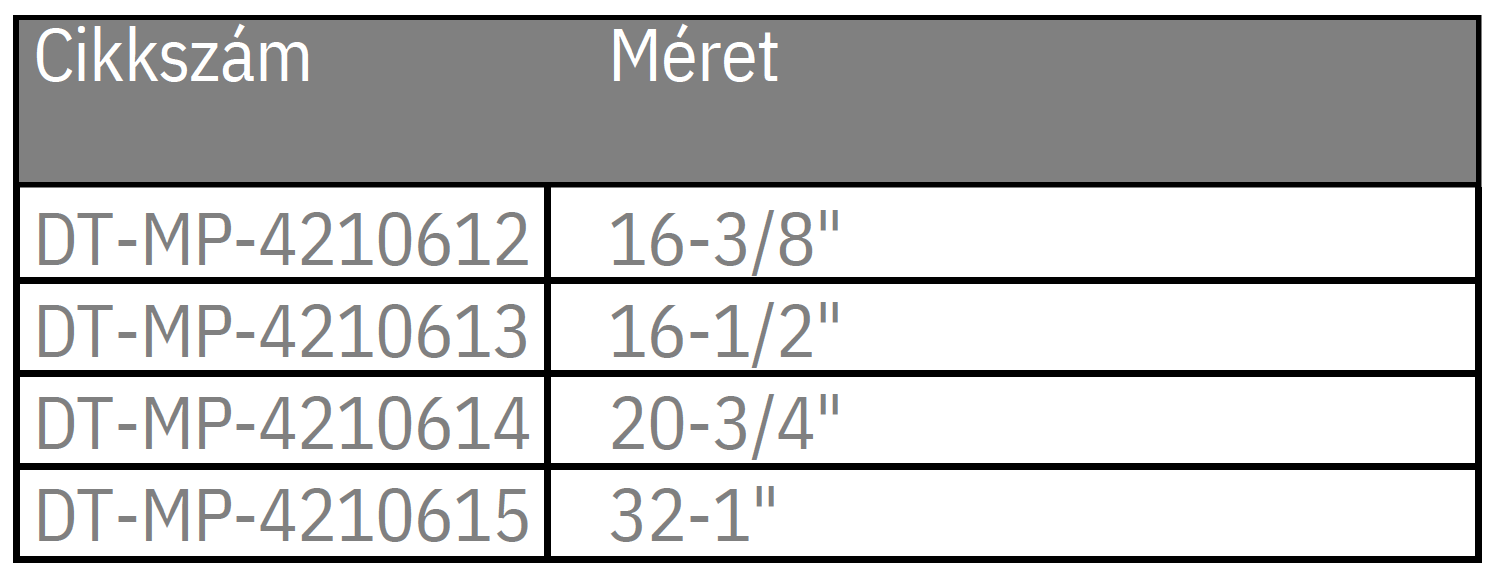

Ötrétegű press egyenes idom, belső menettel

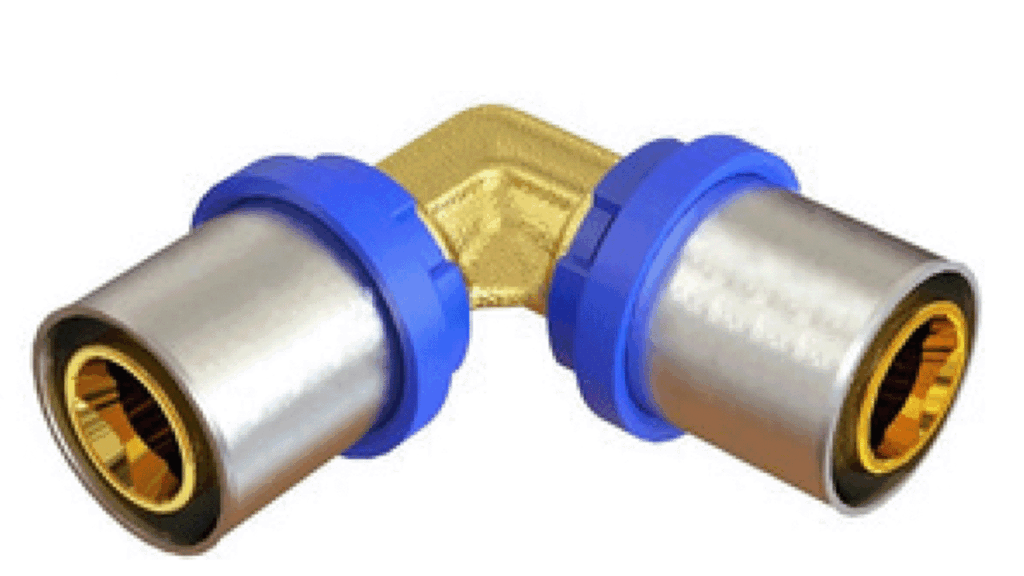

Ötrétegű press könyök idom, két oldalon préselhető

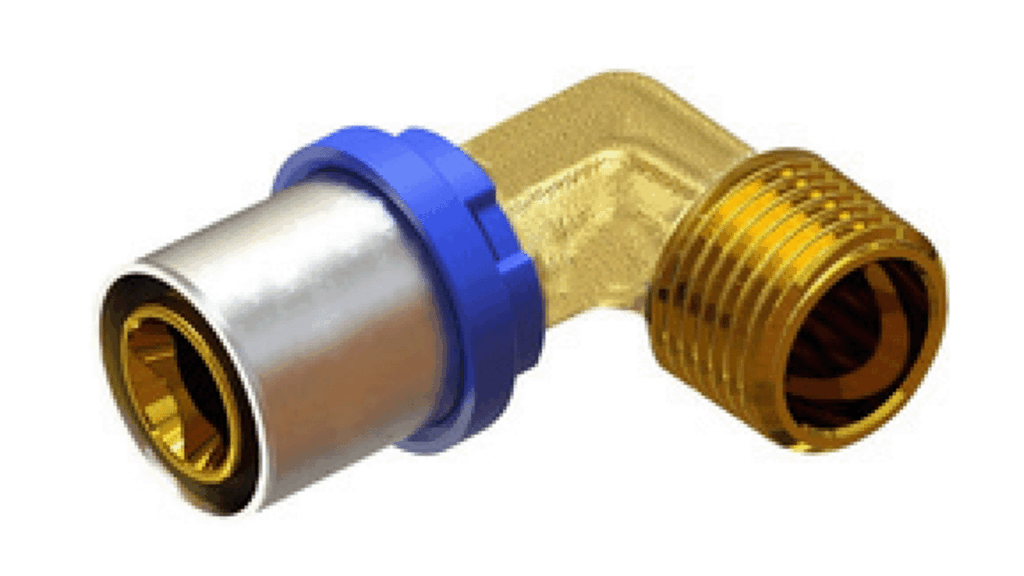

Ötrétegű press könyök idom, külső menetes véggel

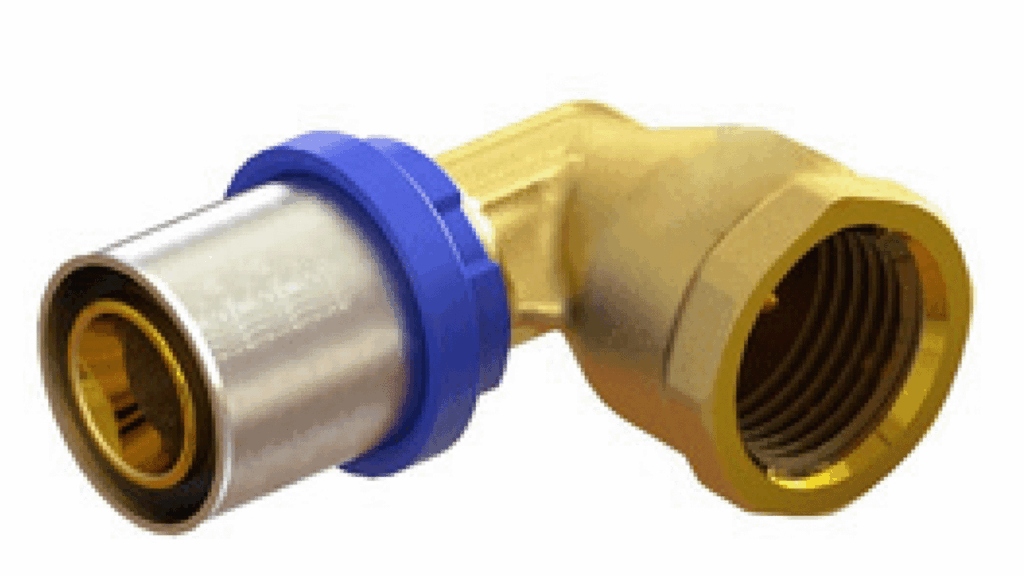

Ötrétegű press könyök idom, belső menetes véggel

Ötrétegű press falikorong, belső menetes véggel

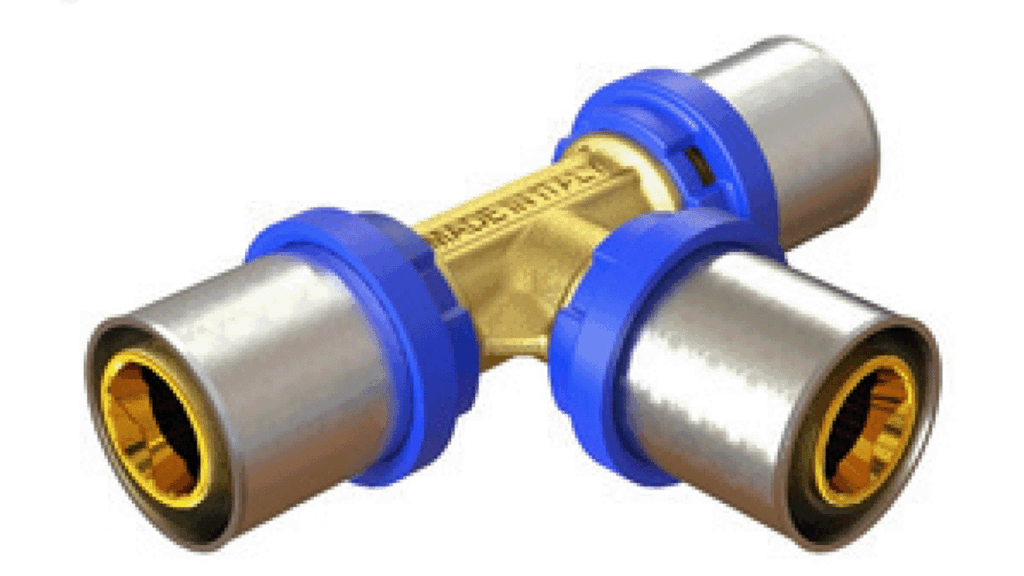

Ötrétegű press T-idom, minden oldal press

Ötrétegű press T-idom, minden oldal press
